L101S471LF数据表整合了设计人员在选择10针电阻网络时所需的基本参数:九个470Ω电阻器,±2%的容差,约100 ppm/°C的温度系数,总线配置和每个电阻器约0.125 W的功率。这些数字直接影响紧凑PCB上的噪声,偏置电流,热降额和放置决策,因此单参考数据表可加速准确的设计和审查。
本文涵盖了电气规格、机械尺寸、清晰的引脚排列、布线模式示例,针对硬件工程师和PCB设计师的PCB/布局和测试技巧。它提供了快速计算离子和清单项目,以便读者可以将L101S471LF数据转换为安全操作裕度和简明技术总结中的实用布局。
这些条目通常出现在数据表概述、电气特性表和机械图纸中;确认每个位置可以避免BOM审查期间的选择错误。
L101S471LF常用于MCU端口组的分组上拉或下拉、简单信号终端以及传感器接口偏置网络。长尾搜索目标包括“MCU上拉电阻网络”和“I/O偏置电阻阵列10针SIP”等短语,反映了其在嵌入式系统和紧凑模拟分组中的典型角色。
名义阻470Ω;±2%的容忍意味着实际值=470Ω±9.4Ω。 100ppm/°C,漂从-40到85°C(125°C的跨)是470Ω×100×10⁻⁶×125≈5.9Ω,因此最糟糕的情况下,在温度增加了大约1.25%为基础的容忍。 使用这个尺寸的高精度电路和组比较的阈值。
每个电阻器的额定功率约为0.125 W。对于单个电阻器,允许的连续电流I=sqrt(P/R)=sqrt。(0.125/470)≈0.0163 a(16.3 mA)。在已填充的PCB上,根据环境温度升高和气流减少进行降额——根据数据表降额曲线,从额定温度到最高工作温度进行线性降额,并避免在并联配置中使电阻器接近其最大功率运行,除非热建模确认安全结温上升。

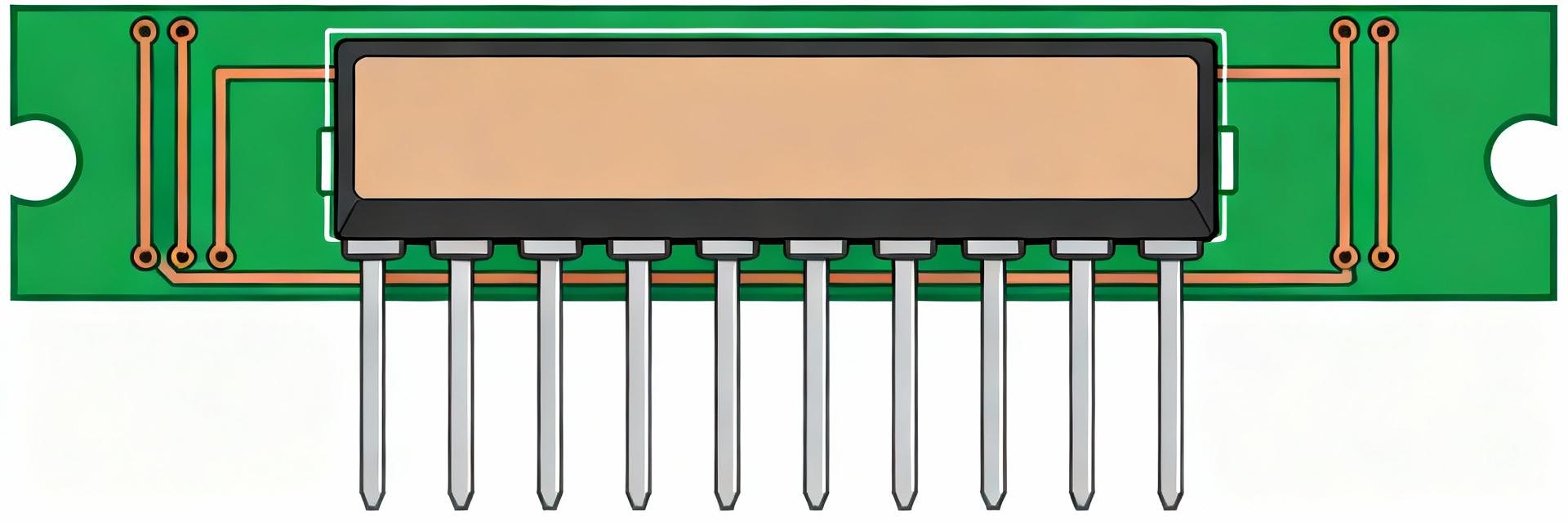

需要注意的关键机械参数:10针SIP主体长度、引脚间距(通常为2.54毫米)、主体高度和引线长度。推荐的PCB封装项目包括2.54毫米的节距孔、0.8-1.0毫米的电镀通孔钻和根据板房规则确定尺寸的环形圈。在最终艺术品之前,检查数据表图纸的精确公差。
引脚映射:一个10引脚SIP,带有一个公共(总线)引脚和九个单独的电阻端引脚。文本映射示例:引脚1=电阻1端A,引脚2-10=电阻端B和公共(取决于制造商方向)。在转换为丝网图时,使用总线引脚标签“公共”并验证方向缺口。
数据表显示了典型与最大值列——典型值代表性,最大值为保证的限制。确认测试条件(环境温度、测量电路)在表格脚注中。把限制当作保证的安全规格;仅使用典型函数进行近似建模和边界管理。
变量因电阻值、公差代码或温度系数后缀而异。在寻找插入式替代品时,请匹配封装、引脚极性(总线与隔离)、R值、公差和额定功率。在下单之前,请务必在官方数据表中确认修订级别和订购代码后缀。
对于总线式上拉装置,将公共引脚连接到VCC,将每个电阻器端连接到单独的I/O线;这会在线路上产生均匀的上拉阻力。对于隔离网络,每个电阻器都是独立的,可用于分压器或匹配终端。文本示意图:COMMON→ VCC; R1 ←→ IO1,R2←→ IO2等。
上拉示例:对于470Ω到VCC(3.3 V),每条线路的稳定电流=3.3/470约7.0 mA;确保总总线电流和功率保持在降额限制以下。对于分压器,将470Ω与另一个电阻配对;检查负载对信号完整性的影响,并将阵列靠近MCU引脚以获得最佳性能。
清单:验证占地面积和钻头尺寸,包括通孔的热释放,允许行间距以散热,将零件编号/标记定位于测试探头,并使用标准无铅焊料配置文件。仅在热验证后考虑保形涂层;涂层可能会捕获热量并影响散热。
测试步骤:在断电的情况下测量电路中的每个电阻器;查看总线引脚上的预期电阻±2%和公共连续性。在通电状态下,验证电压,并对热点进行热成像或触摸测试。常见的故障包括焊料裂纹、引脚接线不正确以及总线电流过大导致的局部过热。
关键要点:L101S471LF数据表在10针SIP总线封装中定义了9个470Ω电阻器,公差为±2%,温度为100 ppm/°C,每个电阻器约0.125 W——这些数据对偏置和端接至关重要。在布局和采购之前,请参阅完整的L101S471LF数据表,了解确切的机械图纸和绝对最大额定值。
L101S471LF列出了九个470Ω电阻器,公差为±2%。设计人员应计算绝对公差:470Ω±9.4Ω,并在预算预期工作温度的精度时考虑与100 ppm/°C规范的温度漂移。
10针SIP有一个公共(总线)引脚和九个单独的电阻器端。包装上的方向标记定义了引脚1;在将文本映射转换为PCB丝图时,根据数据表图纸将引脚1到引脚10映射到正确的网络上。
断电后,测量每个电阻以确认其值在±2%范围内,并检查总线引脚的公共连续性。上电后,在负载下测量电压,检查热电阻,并重新熔焊可疑的连接点。热成像有助于快速识别过载元件或不良焊点。
